当前位置：高炉循环水节能专家支持系统（三）——数据展示
高炉循环水节能专家支持系统，是在公司独家提出的MOAR系统节能理论框架的指引下，以热量、质量传递过程原理为基础，结合冶金工艺，并使用计算机仿真、物联网和工业大数据分析及其可视化等先进技术，通过信息化、自动化和智能化手段来突破流体系统节能技术瓶颈，构建核心竞争力，增加技术区分度，获得更为丰厚的技术投资回报。
01 能耗展示
1.1 每日电耗走势(含对比功能)
如图1所示，选择展示参数和展示起始及终止日期，即可绘制该参数的每日电耗走势图。

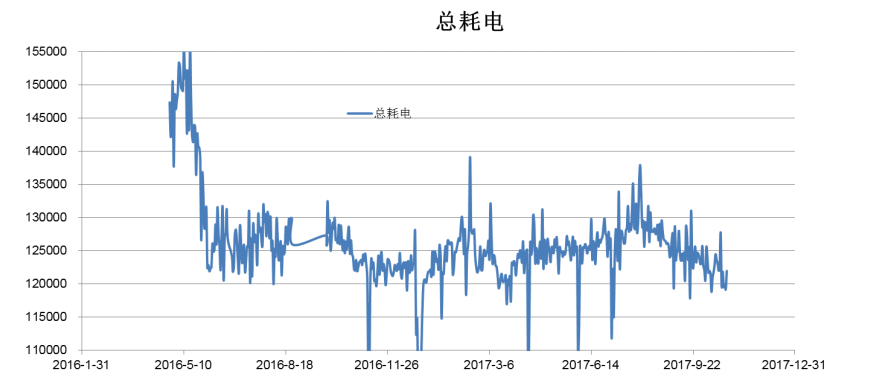

图1 总耗电每日走势图

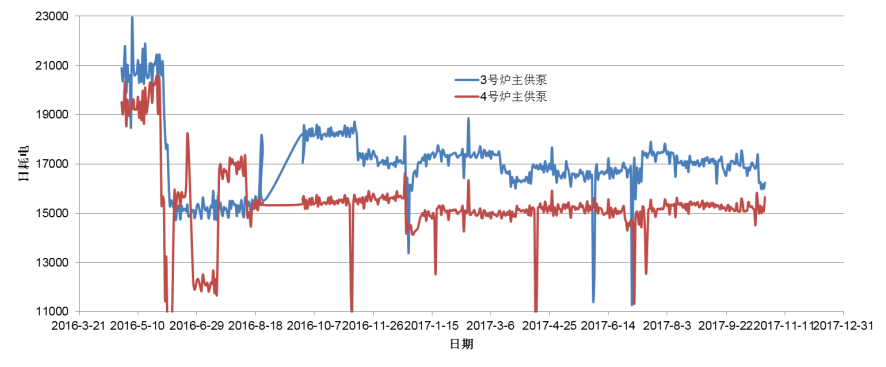

图2 3号炉主供泵和4号炉主共泵耗电每日走势图(对比)
1.2 每月电耗箱线图(含对比功能)
选取待展示的参数，使用箱线图绘制每月的耗电分布情况，见图3所示；根据需要，也可以选取属于同一类别的两个或两个以上参数进行对比，见图4所示。

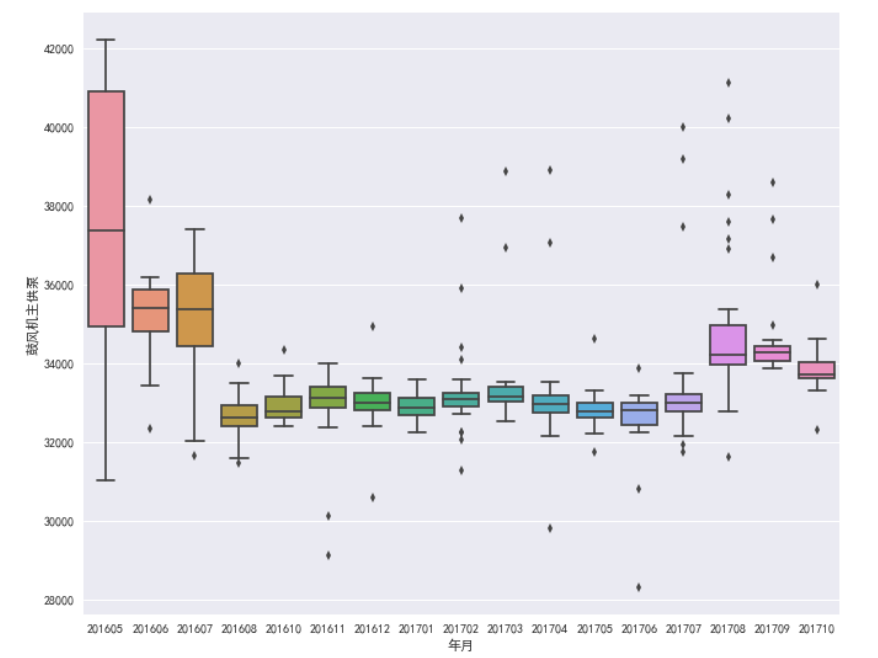

图3 每月耗电箱线图分布

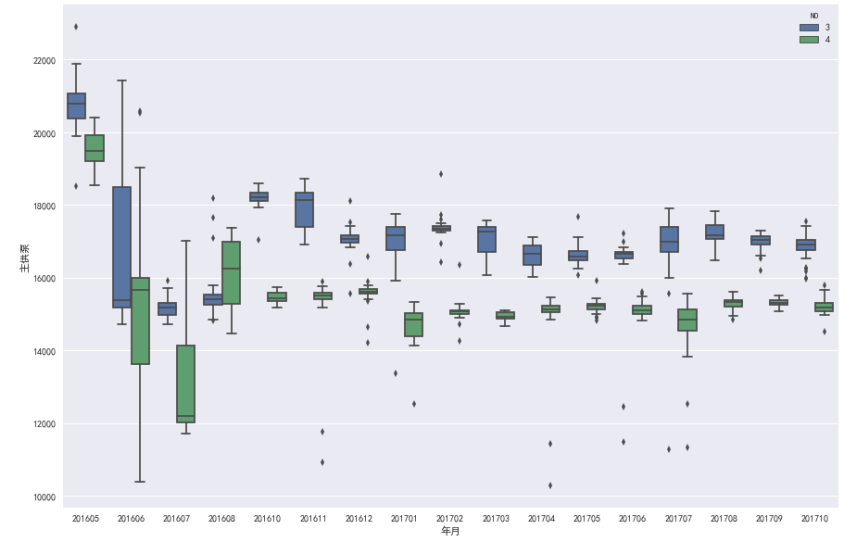

图4 每月耗电箱线图分布(对比)
1.3 每月电耗饼图
2016年8月和2017年9月的耗电饼图分别见图5和图6所示，饼图中给出了每一个泵站的当月耗电值以及其占总耗电的比例，可以观察分析耗电占比的变化趋势，帮助寻找项目收益变化的主要因素。

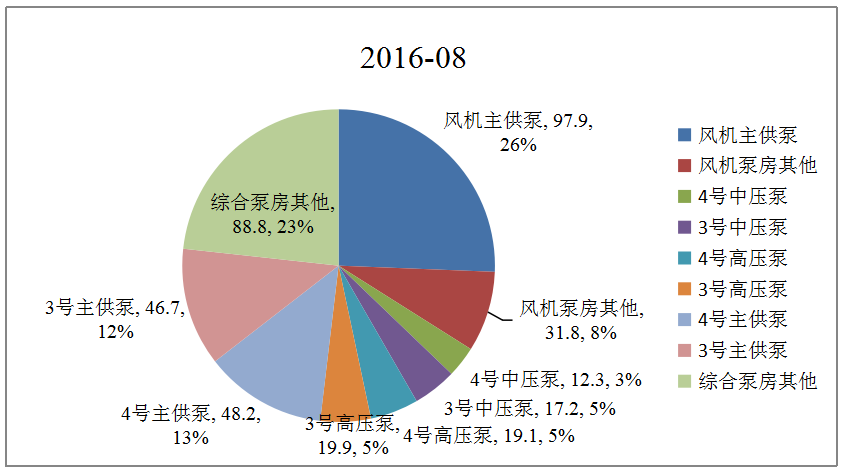

图5 2016年8月耗电饼图

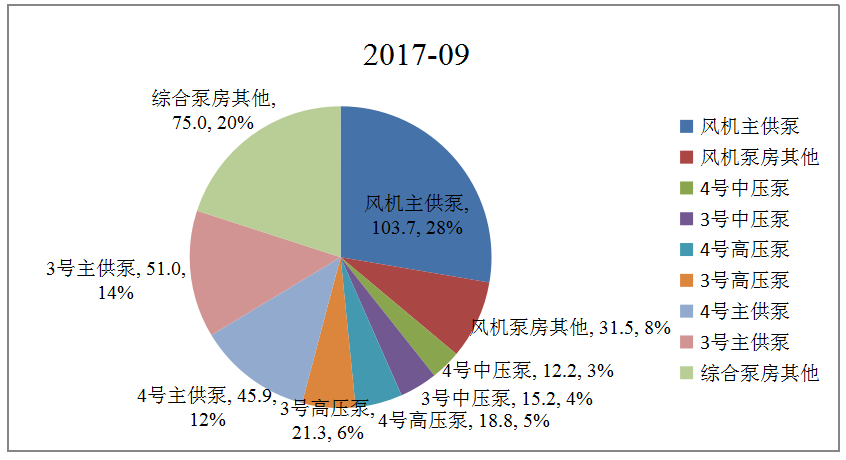

图6 2017年9月耗电饼图
1.4 每日电耗相关性分析
每日电耗相关性分析，主要用于分析具有相互关系的两个泵站(通常属于同一个管网，如同一高炉对应的主供泵与中/高压泵)电耗的相关性，从而交叉对比以了解各泵之间电耗的相互关系，如图7所示。

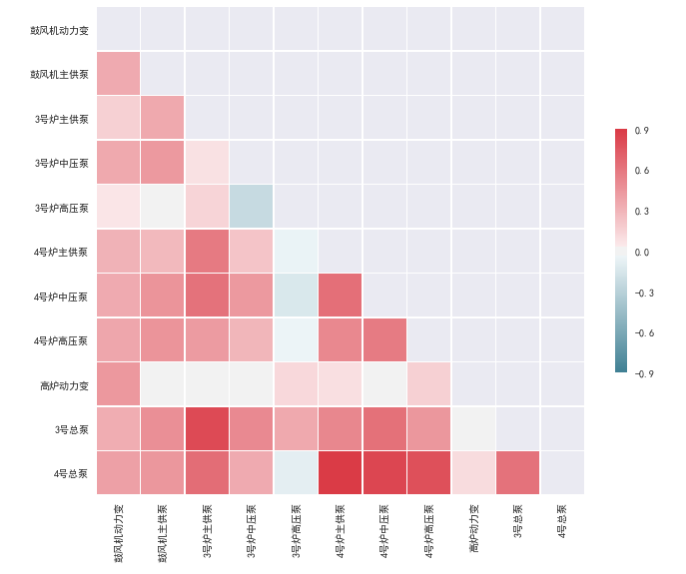

图7 每日电耗相关性分析
1.5 每月电耗相关性分析
每日电耗相关性分析具有一定的相似度，但是分析范围扩大至产量、气候乃至经济社会干扰等外部因素，不再局限于技术层面本身，以帮助从更广阔的维度分析解决问题，见图8所示。

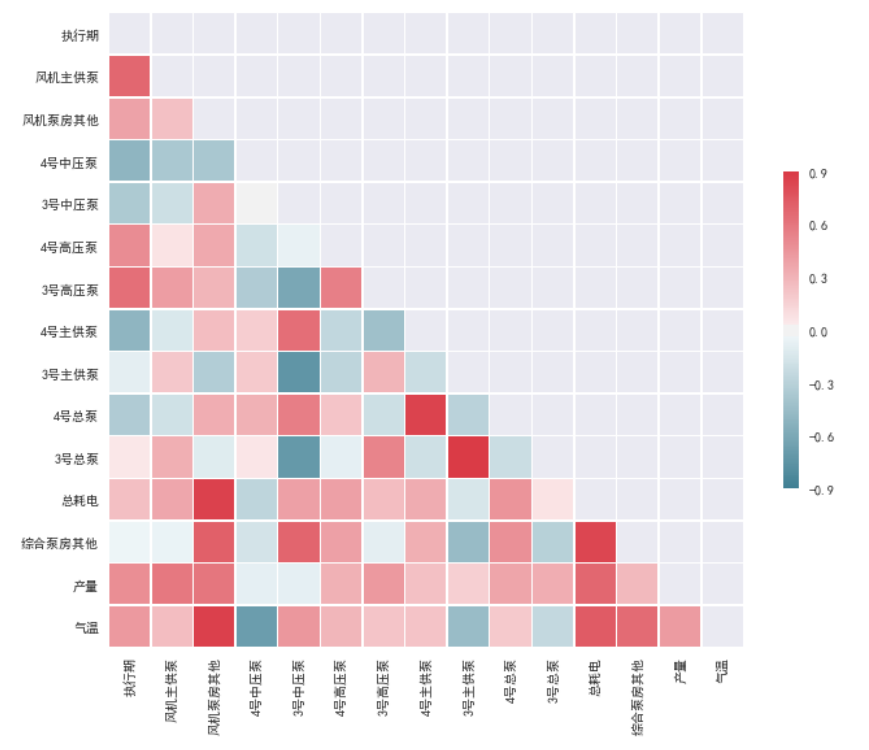

图8 每月电耗相关性分析
02 其他展示
当泵站加装轴承温度和振动等其他传感器时，可以分别根据传感器类型、物理含义及其对应的泵站运行性能，参考相关专业领域的标准规范和某些友商(如上海义维流体、湖南睿胜能效等)成熟产品进行相应地展示。
当泵站加装轴承温度和振动等其他传感器时，可以分别根据传感器类型、物理含义及其对应的泵站运行性能，参考相关专业领域的标准规范和某些友商(如上海义维流体、湖南睿胜能效等)成熟产品进行相应地展示。高炉循环水节能专家支持系统，是在公司独家提出的MOAR系统节能理论框架的指引下，以热量、质量传递过程原理为基础，结合冶金工艺，并使用计算机仿真、物联网和工业大数据分析及其可视化等先进技术，通过信息化、自动化和智能化手段来突破流体系统节能技术瓶颈，构建核心竞争力，增加技术区分度，获得更为丰厚的技术投资回报。
01
能耗展示
1.1 每日电耗走势(含对比功能)
如图1所示，选择展示参数和展示起始及终止日期，即可绘制该参数的每日电耗走势图。
图1 总耗电每日走势图
图2 3号炉主供泵和4号炉主共泵耗电每日走势图(对比)
1.2 每月电耗箱线图(含对比功能)
选取待展示的参数，使用箱线图绘制每月的耗电分布情况，见图3所示；根据需要，也可以选取属于同一类别的两个或两个以上参数进行对比，见图4所示。
图3 每月耗电箱线图分布
图4 每月耗电箱线图分布(对比)
1.3 每月电耗饼图
2016年8月和2017年9月的耗电饼图分别见图5和图6所示，饼图中给出了每一个泵站的当月耗电值以及其占总耗电的比例，可以观察分析耗电占比的变化趋势，帮助寻找项目收益变化的主要因素。
图5 2016年8月耗电饼图
图6 2017年9月耗电饼图
1.4 每日电耗相关性分析
每日电耗相关性分析，主要用于分析具有相互关系的两个泵站(通常属于同一个管网，如同一高炉对应的主供泵与中/高压泵)电耗的相关性，从而交叉对比以了解各泵之间电耗的相互关系，如图7所示。
图7 每日电耗相关性分析
1.5 每月电耗相关性分析
每日电耗相关性分析具有一定的相似度，但是分析范围扩大至产量、气候乃至经济社会干扰等外部因素，不再局限于技术层面本身，以帮助从更广阔的维度分析解决问题，见图8所示。
图8 每月电耗相关性分析
02
其他展示
当泵站加装轴承温度和振动等其他传感器时，可以分别根据传感器类型、物理含义及其对应的泵站运行性能，参考相关专业领域的标准规范和某些友商(如上海义维流体、湖南睿胜能效等)成熟产品进行相应地展示。
