新产品新技术:ZXS强自吸高效节能中开泵
产品概述

目前,国内外使用的中开式双吸离心泵,工作时需另设真空泵,将泵内空气排尽,或将泵安装在液面以下,靠水倒灌才能启泵工作。设置真空泵装置占用泵房面积,且抽真空会有介质积留,特别是泵送有毒有污染不洁净介质时,真空泵装置就不能使用;而水倒灌启动需要增加大量土建,两种形式造价都较高。我公司拳头产品ZXS强自吸高效节能中开泵完美的解决了以上问题。
ZXS强自吸高效节能中开泵启动时,具有自动吸排气引水,不用灌水、不用额外配置真空泵、不用底阀,自吸时间短,结构简单等特点。高效节能中开泵是我司引进国际水力模型并采用当前先进的三元流设计理论、计算机流体仿真技术(CFD)、计算机有限元分析技术(CAE)优化后的泵型,具有效率高广,汽蚀低,运行可靠等突出特点。

主要性能参数

● 泵进口直径       DN:  80~500mm
● 流量             Q: 22~5500m3/h
● 扬程             H:  7~300m
● 排气量           Qp:0.5m3/min-2.5m3/min
● 自吸高度         ≤7m
● 固体颗粒         ≤80mg/L
● 工作压力         ≤5Mpa

工作原理

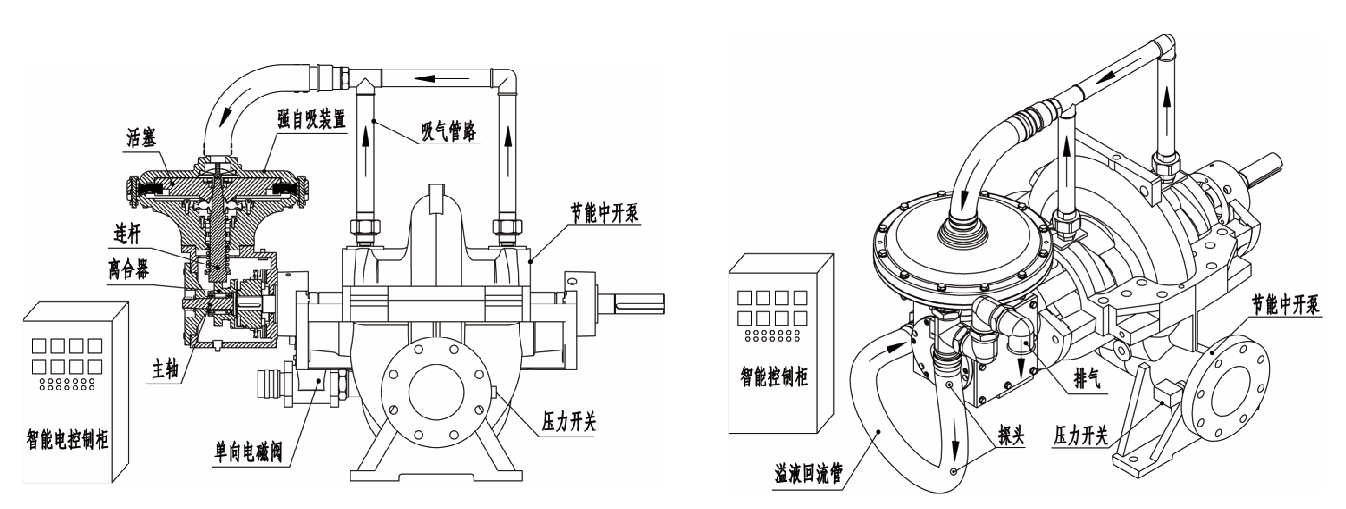

强自吸泵:由高效水泵,电磁离合器,传动部件,活塞部件,排气系统,泵出口压力传感器,自动控制系统等组成。
电磁离合器将高效水泵的主轴与传动部件联结,驱动活塞部件对泵抽真空,抽出的汽水混合物通过排气系统分离,气体集中排走或回收,液体通过电磁阀控制排入泵进口回收。当自动控制系统依据排气系统水位传感器信号,出口压力传感器信号,分别控制排气系统气流分离和电磁离合器的离合,判定启动正常后自动断开自吸装置。检测排气系统水位控制电磁阀,检测出口压力控制电磁离合器。自动控制泵启动后自动断开动力不再做功。
结构特点

◆ 结构简单,节能高效,技术成熟,操作简便;
◆ 泵启动时不用灌水,不用真空泵,不用底阀,自动完成抽吸引水;
◆ 安装使用方便,将泵吸入管插入水面即可;
◆ 泵启动可手动或智能联网启动,一键式操作,击按钮即可启动泵;
◆ 吸排气系统与泵公用主轴,不额外曾加轴功率,自动智能完成停吸工作;
◆ 没有泵输送介质排出,对外界无污染,安全环保;
◆ 选用优异的水力模型,效率比同类型泵高2-3%,大大降低了泵的运行成本。

适用场合及应用领域

◆ 强自吸装置能完美匹配电力,市政,水利,石化,造纸,钢铁行业,海水淡化等用泵;
◆ 抢险抗旱等临时取水泵站,安装有强自吸装置的泵只需把泵吸入管插入水中,泵即可自动引水;
◆ 输送易燃和有毒介质,且液位比泵安装层低的场合,引水阶段没有溢液排出,对外界无污染;
◆ 安装有强自吸装置的户外消防应急取水泵,无需其他辅助抽真空泵,泵能自行抽排气自吸引水,便捷高效;

◆ 一切需要吸上或抽真空才能启动泵的场合。产品概述

目前,国内外使用的中开式双吸离心泵,工作时需另设真空泵,将泵内空气排尽,或将泵安装在液面以下,靠水倒灌才能启泵工作。设置真空泵装置占用泵房面积,且抽真空会有介质积留,特别是泵送有毒有污染不洁净介质时,真空泵装置就不能使用;而水倒灌启动需要增加大量土建,两种形式造价都较高。我公司拳头产品ZXS强自吸高效节能中开泵完美的解决了以上问题。
ZXS强自吸高效节能中开泵启动时,具有自动吸排气引水,不用灌水、不用额外配置真空泵、不用底阀,自吸时间短,结构简单等特点。高效节能中开泵是我司引进国际水力模型并采用当前先进的三元流设计理论、计算机流体仿真技术(CFD)、计算机有限元分析技术(CAE)优化后的泵型,具有效率高广,汽蚀低,运行可靠等突出特点。

主要性能参数

● 泵进口直径       DN:  80~500mm
● 流量             Q: 22~5500m3/h
● 扬程             H:  7~300m
● 排气量           Qp:0.5m3/min-2.5m3/min
● 自吸高度         ≤7m
● 固体颗粒         ≤80mg/L
● 工作压力         ≤5Mpa

工作原理

强自吸泵:由高效水泵,电磁离合器,传动部件,活塞部件,排气系统,泵出口压力传感器,自动控制系统等组成。
电磁离合器将高效水泵的主轴与传动部件联结,驱动活塞部件对泵抽真空,抽出的汽水混合物通过排气系统分离,气体集中排走或回收,液体通过电磁阀控制排入泵进口回收。当自动控制系统依据排气系统水位传感器信号,出口压力传感器信号,分别控制排气系统气流分离和电磁离合器的离合,判定启动正常后自动断开自吸装置。检测排气系统水位控制电磁阀,检测出口压力控制电磁离合器。自动控制泵启动后自动断开动力不再做功。

结构特点

◆ 结构简单,节能高效,技术成熟,操作简便;
◆ 泵启动时不用灌水,不用真空泵,不用底阀,自动完成抽吸引水;
◆ 安装使用方便,将泵吸入管插入水面即可;
◆ 泵启动可手动或智能联网启动,一键式操作,击按钮即可启动泵;
◆ 吸排气系统与泵公用主轴,不额外曾加轴功率,自动智能完成停吸工作;
◆ 没有泵输送介质排出,对外界无污染,安全环保;
◆ 选用优异的水力模型,效率比同类型泵高2-3%,大大降低了泵的运行成本。

适用场合及应用领域

◆ 强自吸装置能完美匹配电力,市政,水利,石化,造纸,钢铁行业,海水淡化等用泵;
◆ 抢险抗旱等临时取水泵站,安装有强自吸装置的泵只需把泵吸入管插入水中,泵即可自动引水;
◆ 输送易燃和有毒介质,且液位比泵安装层低的场合,引水阶段没有溢液排出,对外界无污染;
◆ 安装有强自吸装置的户外消防应急取水泵,无需其他辅助抽真空泵,泵能自行抽排气自吸引水,便捷高效;
◆ 一切需要吸上或抽真空才能启动泵的场合。
产品概述

目前,国内外使用的中开式双吸离心泵,工作时需另设真空泵,将泵内空气排尽,或将泵安装在液面以下,靠水倒灌才能启泵工作。设置真空泵装置占用泵房面积,且抽真空会有介质积留,特别是泵送有毒有污染不洁净介质时,真空泵装置就不能使用;而水倒灌启动需要增加大量土建,两种形式造价都较高。我公司拳头产品ZXS强自吸高效节能中开泵完美的解决了以上问题。
ZXS强自吸高效节能中开泵启动时,具有自动吸排气引水,不用灌水、不用额外配置真空泵、不用底阀,自吸时间短,结构简单等特点。高效节能中开泵是我司引进国际水力模型并采用当前先进的三元流设计理论、计算机流体仿真技术(CFD)、计算机有限元分析技术(CAE)优化后的泵型,具有效率高广,汽蚀低,运行可靠等突出特点。

主要性能参数

● 泵进口直径       DN:  80~500mm
● 流量             Q: 22~5500m3/h
● 扬程             H:  7~300m
● 排气量           Qp:0.5m3/min-2.5m3/min
● 自吸高度         ≤7m
● 固体颗粒         ≤80mg/L
● 工作压力         ≤5Mpa

工作原理

强自吸泵:由高效水泵,电磁离合器,传动部件,活塞部件,排气系统,泵出口压力传感器,自动控制系统等组成。
电磁离合器将高效水泵的主轴与传动部件联结,驱动活塞部件对泵抽真空,抽出的汽水混合物通过排气系统分离,气体集中排走或回收,液体通过电磁阀控制排入泵进口回收。当自动控制系统依据排气系统水位传感器信号,出口压力传感器信号,分别控制排气系统气流分离和电磁离合器的离合,判定启动正常后自动断开自吸装置。检测排气系统水位控制电磁阀,检测出口压力控制电磁离合器。自动控制泵启动后自动断开动力不再做功。

结构特点

◆ 结构简单,节能高效,技术成熟,操作简便;
◆ 泵启动时不用灌水,不用真空泵,不用底阀,自动完成抽吸引水;
◆ 安装使用方便,将泵吸入管插入水面即可;
◆ 泵启动可手动或智能联网启动,一键式操作,击按钮即可启动泵;
◆ 吸排气系统与泵公用主轴,不额外曾加轴功率,自动智能完成停吸工作;
◆ 没有泵输送介质排出,对外界无污染,安全环保;
◆ 选用优异的水力模型,效率比同类型泵高2-3%,大大降低了泵的运行成本。

适用场合及应用领域

◆ 强自吸装置能完美匹配电力,市政,水利,石化,造纸,钢铁行业,海水淡化等用泵;
◆ 抢险抗旱等临时取水泵站,安装有强自吸装置的泵只需把泵吸入管插入水中,泵即可自动引水;
◆ 输送易燃和有毒介质,且液位比泵安装层低的场合,引水阶段没有溢液排出,对外界无污染;
◆ 安装有强自吸装置的户外消防应急取水泵,无需其他辅助抽真空泵,泵能自行抽排气自吸引水,便捷高效;
◆ 一切需要吸上或抽真空才能启动泵的场合。
产品概述

目前,国内外使用的中开式双吸离心泵,工作时需另设真空泵,将泵内空气排尽,或将泵安装在液面以下,靠水倒灌才能启泵工作。设置真空泵装置占用泵房面积,且抽真空会有介质积留,特别是泵送有毒有污染不洁净介质时,真空泵装置就不能使用;而水倒灌启动需要增加大量土建,两种形式造价都较高。我公司拳头产品ZXS强自吸高效节能中开泵完美的解决了以上问题。
ZXS强自吸高效节能中开泵启动时,具有自动吸排气引水,不用灌水、不用额外配置真空泵、不用底阀,自吸时间短,结构简单等特点。高效节能中开泵是我司引进国际水力模型并采用当前先进的三元流设计理论、计算机流体仿真技术(CFD)、计算机有限元分析技术(CAE)优化后的泵型,具有效率高广,汽蚀低,运行可靠等突出特点。

主要性能参数

● 泵进口直径       DN:  80~500mm
● 流量             Q: 22~5500m3/h
● 扬程             H:  7~300m
● 排气量           Qp:0.5m3/min-2.5m3/min
● 自吸高度         ≤7m
● 固体颗粒         ≤80mg/L
● 工作压力         ≤5Mpa

工作原理

强自吸泵:由高效水泵,电磁离合器,传动部件,活塞部件,排气系统,泵出口压力传感器,自动控制系统等组成。
电磁离合器将高效水泵的主轴与传动部件联结,驱动活塞部件对泵抽真空,抽出的汽水混合物通过排气系统分离,气体集中排走或回收,液体通过电磁阀控制排入泵进口回收。当自动控制系统依据排气系统水位传感器信号,出口压力传感器信号,分别控制排气系统气流分离和电磁离合器的离合,判定启动正常后自动断开自吸装置。检测排气系统水位控制电磁阀,检测出口压力控制电磁离合器。自动控制泵启动后自动断开动力不再做功。

结构特点

◆ 结构简单,节能高效,技术成熟,操作简便;
◆ 泵启动时不用灌水,不用真空泵,不用底阀,自动完成抽吸引水;
◆ 安装使用方便,将泵吸入管插入水面即可;
◆ 泵启动可手动或智能联网启动,一键式操作,击按钮即可启动泵;
◆ 吸排气系统与泵公用主轴,不额外曾加轴功率,自动智能完成停吸工作;
◆ 没有泵输送介质排出,对外界无污染,安全环保;
◆ 选用优异的水力模型,效率比同类型泵高2-3%,大大降低了泵的运行成本。

适用场合及应用领域

◆ 强自吸装置能完美匹配电力,市政,水利,石化,造纸,钢铁行业,海水淡化等用泵;
◆ 抢险抗旱等临时取水泵站,安装有强自吸装置的泵只需把泵吸入管插入水中,泵即可自动引水;
◆ 输送易燃和有毒介质,且液位比泵安装层低的场合,引水阶段没有溢液排出,对外界无污染;
◆ 安装有强自吸装置的户外消防应急取水泵,无需其他辅助抽真空泵,泵能自行抽排气自吸引水,便捷高效;
◆ 一切需要吸上或抽真空才能启动泵的场合。
产品概述

目前,国内外使用的中开式双吸离心泵,工作时需另设真空泵,将泵内空气排尽,或将泵安装在液面以下,靠水倒灌才能启泵工作。设置真空泵装置占用泵房面积,且抽真空会有介质积留,特别是泵送有毒有污染不洁净介质时,真空泵装置就不能使用;而水倒灌启动需要增加大量土建,两种形式造价都较高。我公司拳头产品ZXS强自吸高效节能中开泵完美的解决了以上问题。
ZXS强自吸高效节能中开泵启动时,具有自动吸排气引水,不用灌水、不用额外配置真空泵、不用底阀,自吸时间短,结构简单等特点。高效节能中开泵是我司引进国际水力模型并采用当前先进的三元流设计理论、计算机流体仿真技术(CFD)、计算机有限元分析技术(CAE)优化后的泵型,具有效率高广,汽蚀低,运行可靠等突出特点。

主要性能参数

● 泵进口直径       DN:  80~500mm
● 流量             Q: 22~5500m3/h
● 扬程             H:  7~300m
● 排气量           Qp:0.5m3/min-2.5m3/min
● 自吸高度         ≤7m
● 固体颗粒         ≤80mg/L
● 工作压力         ≤5Mpa

工作原理

强自吸泵:由高效水泵,电磁离合器,传动部件,活塞部件,排气系统,泵出口压力传感器,自动控制系统等组成。
电磁离合器将高效水泵的主轴与传动部件联结,驱动活塞部件对泵抽真空,抽出的汽水混合物通过排气系统分离,气体集中排走或回收,液体通过电磁阀控制排入泵进口回收。当自动控制系统依据排气系统水位传感器信号,出口压力传感器信号,分别控制排气系统气流分离和电磁离合器的离合,判定启动正常后自动断开自吸装置。检测排气系统水位控制电磁阀,检测出口压力控制电磁离合器。自动控制泵启动后自动断开动力不再做功。

结构特点

◆ 结构简单,节能高效,技术成熟,操作简便;
◆ 泵启动时不用灌水,不用真空泵,不用底阀,自动完成抽吸引水;
◆ 安装使用方便,将泵吸入管插入水面即可;
◆ 泵启动可手动或智能联网启动,一键式操作,击按钮即可启动泵;
◆ 吸排气系统与泵公用主轴,不额外曾加轴功率,自动智能完成停吸工作;
◆ 没有泵输送介质排出,对外界无污染,安全环保;
◆ 选用优异的水力模型,效率比同类型泵高2-3%,大大降低了泵的运行成本。

适用场合及应用领域

◆ 强自吸装置能完美匹配电力,市政,水利,石化,造纸,钢铁行业,海水淡化等用泵;
◆ 抢险抗旱等临时取水泵站,安装有强自吸装置的泵只需把泵吸入管插入水中,泵即可自动引水;
◆ 输送易燃和有毒介质,且液位比泵安装层低的场合,引水阶段没有溢液排出,对外界无污染;
◆ 安装有强自吸装置的户外消防应急取水泵,无需其他辅助抽真空泵,泵能自行抽排气自吸引水,便捷高效;
◆ 一切需要吸上或抽真空才能启动泵的场合。
